Càlcul d'interferències entre peces

Solid Edge disposa de diverses maneres de poder comprovar interferències de peces dins d'un conjunt. A més del mètode visual que només un programa de disseny en 3D permet, també existeixen tres possibilitats més: Interferències estàtiques a petició de l'usuari. Interferències dinàmiques quan l'usuari mou peces. Interferències dinàmiques de peces en moviment automàtic.

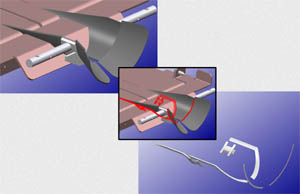

Interferències estàtiques a petició de l'usuari. Quan estem dissenyant un conjunt podem comprovar les interferències entre peces que ja tenim col·locades. Les opcions són diverses: una peça amb tota la resta del conjunt, un grup de peces amb tota la resta, un grup amb un altre grup, totes amb totes, etc. El resultat ens el presenta amb una nova peça que és el volum d'interferència. També crea un report per a la documentació. A la imatge de sota podem veure -a la part central marcat en color vermell- el volum que interfereix. També s'hi ha creat una nova peça automàticament que ens mostra per si sola la zona d'interferència.

Interferències dinàmiques. L'usuari manualment pot moure peces, quan Solid Edge detecta una interferència ens ho mostra de color vermell o amb un efecte sonor programable, d'aquesta manera podem col·locar al lloc correcte les peces noves que introduïm al conjunt, sense haver de comprovar estàticament les interferències. En el mòdul de moviments automàtics també existeix la possibilitat que Solid Edge creï una peça del volum d'interferència. El programa ens mostra a quins quadres d'imatge s'ha produït i ens dóna numèricament resultats del volum que interfereix.
